D981X電動衛生級蝶閥
一、D981X電動衛生級蝶閥 產品概述
上海川滬閥門有限公司生產的D981X電動衛生級蝶閥，是由角行程的電動執行機構和衛生級蝶閥閥體組成，接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。電動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。
特點：
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.操力矩小，操作方便，省力靈巧。
3.可以任何位置安裝，維修方便。
4.密封材料耐老化、耐腐蝕，使用壽命長等特點。
適用場景:
電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、 生化工業過程控制場合。

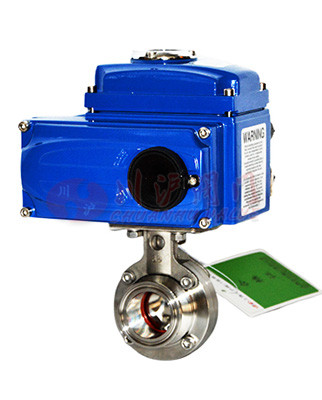

二、D981X電動衛生級蝶閥 產品圖片
 |
 |
| D981X電動衛生級蝶閥 | D981X電動衛生級蝶閥 |
三、D981X電動衛生級蝶閥 零部件材料
| 名稱 | 材料 | ||
|---|---|---|---|
| 左右閥體 | 304 | 316 | 316L |
| 蝶板 | 304 | 316 | 316L |
| 閥座 | 丁腈橡膠 | 食用橡膠 | 氟橡膠、硅橡膠 |
| 螺栓 | 304 | ||
| 螺栓 | 304 | ||
| 連接支架 | 304 | ||
| 連接器 | 304 | ||
四、D981X電動衛生級蝶閥 技術參數
| 公稱通徑DN | 50~800 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 動作范圍 | 0～90° | ||||||||||
| 允許壓差△P | 小于公稱壓力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，為Kv值的10-4 | ||||||||||
| 環境溫度oC | －20～60oC | ||||||||||
| 基本誤差 | ±2.5% | ||||||||||
| 回差 | ±2.5% | ||||||||||
| 死區 | 1% | ||||||||||
| 可調范圍 | 250:1、350:1 | ||||||||||
| 配置執行機構 | 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構 | ||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||||
五、D981X電動衛生級蝶閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、D981X電動衛生級蝶閥 性能規范
| 公稱通徑 | DN（mm） | 15～150 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤80℃ | |||
| 適用介質 | 空氣、水、蒸氣、油品等 | |||
| 連接形式 | 快裝式、卡箍式、外螺紋、焊接式 | |||
七、D981X電動衛生級蝶閥 結構圖
 |

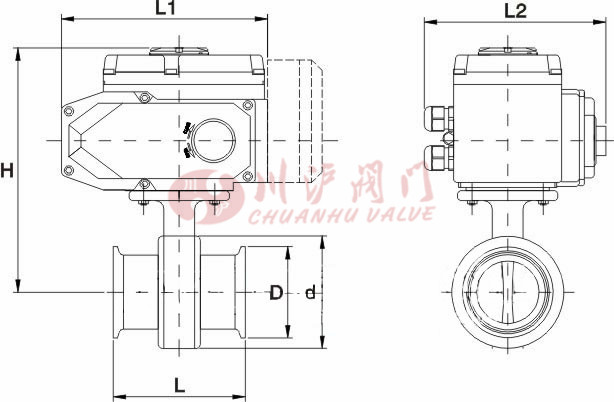

七、D981X電動衛生級蝶閥 連接尺寸
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | ||||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | H | D | d | |||
| 20 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
| 25 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
| 32 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
| 38 | 72 | 165 | 150 | 226 | 50.5 | 82 | CHV-005 | CHQ-010 |
| 51 | 76 | 165 | 150 | 235 | 64 | 100 | CHV-005 | CHQ-010 |
| 63 | 76 | 165 | 150 | 242 | 77.5 | 114 | CHV-005 | CHQ-005 |
| 76 | 76 | 165 | 150 | 249 | 91 | 128 | CHV-005 | CHQ-015 |
| 89 | 84 | 190 | 170 | 274 | 106 | 139 | CHV-010 | CHQ-015 |
| 102 | 90 | 190 | 170 | 280 | 119 | 155 | CHV-010 | CHQ-015 |
| 108 | 90 | 190 | 170 | 280 | 119 | 155 | CHV-010 | CHQ-015 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
