電動焊接蝶閥

一、電動焊接蝶閥產品概述

上海川滬閥門有限公司生產的電動焊接蝶閥適合在高溫、大管道上來使用，蝶閥為三偏心結構，密封性能好，開閉力矩小的特點，根據不同的介質溫度，密封圈選型有橡膠密封或者三偏心金屬硬密封，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
適用場景:
電動焊接蝶閥適用介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上。

二、電動焊接蝶閥產品圖片

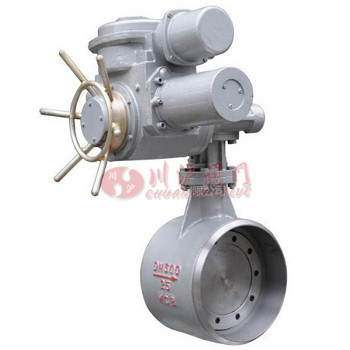

電動焊接蝶閥

三、電動焊接蝶閥性能規范

公稱通徑 DN(mm)		50(2") ~ 1000(40")	50(2") ~ 1000(40")	50(2") ~ 1000(40")
公稱壓力PN(MPa)		1.0	1.6	2.5
試驗壓力	殼體	1.5	2.4	3.75
試驗壓力	密封	1.1	1.76	2.75
適用溫度		-15 ~ +400度
適用介質		淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、鹽類等

四、電動焊接蝶閥主要零部件材料

閥體	閥板	轉軸	襯套	閥座
材料名稱	代號	材料名稱	代號	材料名稱	材料名稱	材料名稱	代號	適用溫度
灰鑄鐵球墨鑄鐵鋁青銅不銹鋼 CF8M不銹鋼碳鋼	Z Q T P R C	電鍍球墨鑄鐵鋁青銅不銹鋼鈦鋼 CF8M不銹鋼碳鋼	B1 B2 B3 B4 B5 B6	不銹鋼碳鋼	潤滑青銅聚四氟乙烯	天然橡膠海帕倫乙丙橡膠氯丁橡膠丁晴橡膠耐磨橡膠氟橡膠耐熱乙丙橡膠聚四氟乙烯	X1 X2 X3 X4 X5 X6 X7 X9 F	-20~85度 -20~120度 -20~120度 -7~93度 -20~100度 -10~100度 -20~200度 -20~135度 -20~150度

閥體

閥板

轉軸

襯套

閥座

材料名稱

代號

材料名稱

代號

材料名稱

代號

適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

-20~85度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度

五、電動焊接蝶閥多回轉電動執行器參數

型號	公稱轉矩 (N.m）	大控制轉矩 (N.m）	小控制轉矩 (N.m）	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min）	電機功率 (kw）	重量 (kg）
Z5	50	75	≤25	150	28	1∶1	18	0.12	28
Z10	100	150	≤50	160			24、36	0.25 0.37	61
Z15	150	225	≤75					0.37 0.55	63
Z20	200	300	≤100		40			0.55 0.75	63
Z20	200	300	≤100		28			0.55 0.75	63
Z30	300	450	≤150		40		24	0.75	65
Z30	300	450	≤150		28		24	0.75	65
Z45	450	675	≤225	110	48		24	1.1	110
Z45	450	675	≤225				36	1.5	110
Z60	600	900	≤300				24	1.5	112
Z60	600	900	≤300				36	2.2	112
Z90	900	1350	≤450		60		24	2.2	139
Z90	900	1350	≤450		48		36	3.0	139
Z120	1200	1800	≤600		60		24	3.0	142
Z120	1200	1800	≤600		48		24	3.0	142
Z180	1800	2160	≤900	140	70	25∶1	24	4.0	261
Z180	1800	2160	≤900				36	5.5	261
Z250	2500	3000	≤1250				24	5.5	264
Z350	3500	4200	≤1750		75	13∶1	18	7.5	430
Z500	5000	6000	≤2500		75	13∶1	18	10	440
Z800	8000	9600	≤4000	120	80	90∶1	12	13	800
Z1000	10000	12000	≤5000	120	100	90∶1	12	15	820

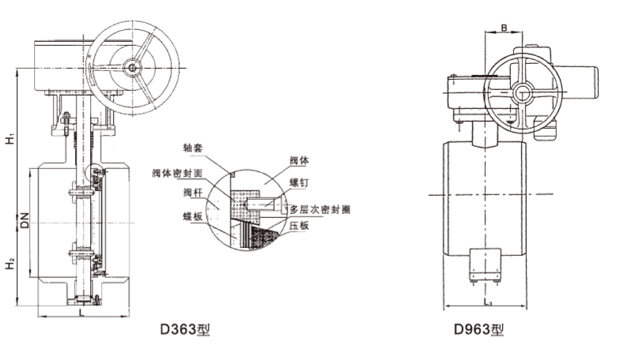

六、電動焊接蝶閥結構圖

七、電動焊接蝶閥連接尺寸

公稱通徑		外形尺寸
DN	NPS	L	H1	H2
100	4	190	270	90
125	5	200	295	100
150	6	210	310	110
200	8	230	370	120
250	10	250	450	140
300	12	270	465	165
350	14	290	475	220
400	16	310	S0S	250
450	18	336	S35	285
500	20	350	S60	340
600	24	390	630	350
700	28	430	670	440
800	32	470	800	500
900	36	510	850	520
1000	40	550	860	600
1200	48	630	1000	690
