D973H電動三偏心蝶閥
一、D973H電動三偏心蝶閥 產品概述
上海川滬閥門有限公司生產的D973H電動三偏心蝶閥D973H、D943H采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
特點：
1.多層次硬密封蝶閥密封是采用軟硬層金屬片層疊成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能．
2.采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能．
3.結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長．
4.蝶閥設有密封調節裝置,長期使用后若密封性能下降,可調節蝶板密封圈向發座靠近即可恢復原有密封性能,大大地提高使用壽命.
適用場景:
D973H、D943H 電動三偏心蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。
二、D973H電動三偏心蝶閥 產品圖片
 |
 |

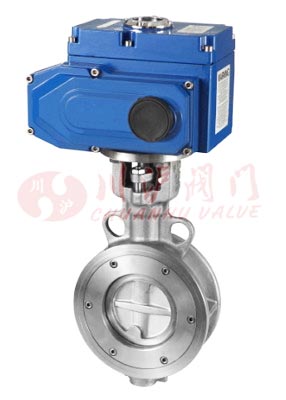

| D973H電動三偏心蝶閥(對夾連接) | D943H電動三偏心蝶閥(防爆型法蘭連接) |
三、D973H電動三偏心蝶閥 零部件材料
| 零部件 | 材料 |
|---|---|
| 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 下軸套 | 銅合金、304、316 |
| 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 固定銷 | 25、35、45 |
| 上、下閥軸 | 2Cr13、304、316、316L |
| 上軸套 | 銅合金、304、316 |
| 填料 | 聚四氟乙烯/柔性石墨 |
| 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
四、D973H電動三偏心蝶閥 技術參數
| 公稱通徑DN(mm) | 50~1200 |
|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調范圍 | 50:1 |
| 配置執行機構 | 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構 |
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
五、D973H電動三偏心蝶閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、D973H電動三偏心蝶閥 結構圖
 |
七、D973H電動三偏心蝶閥 連接尺寸
| 主要外形尺寸-PN16（16bar） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | ||||||||
| L | L1 | L2 | H | D | D1 | D2 | N-D | |||
| 50 | 108 | 165 | 150 | 250 | 160 | 125 | 99 | 4-18 | CHV-005 | CHQ-010 |
| 65 | 112 | 190 | 170 | 270 | 180 | 145 | 118 | 4-18 | CHV-005 | CHQ-010 |
| 80 | 114 | 190 | 170 | 290 | 195 | 160 | 132 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 127 | 270 | 220 | 310 | 215 | 180 | 156 | 8-18 | CHV-010 | CHQ-020 |
| 125 | 140 | 270 | 220 | 380 | 245 | 210 | 184 | 8-18 | CHV-010 | CHQ-020 |
| 150 | 140 | 270 | 220 | 410 | 280 | 240 | 211 | 8-22 | CHV-010 | CHQ-020 |
| 200 | 152 | 270 | 220 | 465 | 335 | 295 | 266 | 12-22 | CHV-020 | CHQ-030 |
| 250 | 165 | 270 | 220 | 505 | 405 | 355 | 319 | 12-26 | CHV-040 | CHQ-040 |
| 300 | 178 | 270 | 220 | 580 | 460 | 410 | 370 | 12-26 | CHV-060 | CHQ-050 |
| 350 | 190 | 270 | 220 | 640 | 520 | 470 | 429 | 12-26 | CHV-080 | CHQ-060 |
| 400 | 216 | 270 | 220 | 695 | 580 | 525 | 480 | 16-30 | CHV-100 | CHQ-080 |
| 450 | 222 | 270 | 220 | 755 | 640 | 585 | 548 | 20-30 | CHV-120 | CHQ-100 |
| 500 | 229 | 270 | 220 | 820 | 710 | 650 | 609 | 20-33 | CHV-140 | CHQ-120 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
