D971X電動塑料蝶閥
一、D971X電動塑料蝶閥 產品概述
上海川滬閥門有限公司生產的D971X電動塑料蝶閥，也稱UPVC蝶閥，采用一體式電動執行器于塑料蝶閥組成。輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。可以選配HQ防爆電動執行機構，為電動防爆塑料蝶閥。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
3.耐腐蝕性強，應用范圍廣。
適用場景:
D971X電動塑料蝶閥被廣泛地應用到純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
二、D971X電動塑料蝶閥 產品圖片
 |
 |

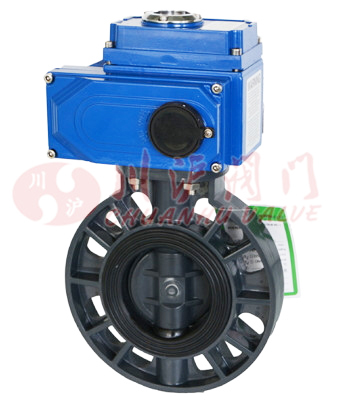

| D971X電動塑料蝶閥 | 防爆型D971X電動塑料蝶閥 |
三、D971X電動塑料蝶閥 零部件材料
| 名稱 | 材料 |
|---|---|
| 閥體 | UPVC、CPVC、PP |
| 閥芯 | UPVC、CPVC、PP、PTFE |
| 密封面 | FPM、EPDM、NBR |
四、D971X電動塑料蝶閥 技術參數
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN1.0、1.6MPa | ||||||||
| 連接形式 | 對夾式 | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 配置執行機構 | 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構 | ||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||
五、D971X電動塑料蝶閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、D971X電動塑料蝶閥 性能規范
| 公稱通徑 | DN（mm） | 50～300 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤60℃ | |||
| 適用介質 | 空氣、水、氣體、油品等 | |||
七、D971X電動塑料蝶閥 結構圖
 |
八、D971X電動塑料蝶閥 連接尺寸
| 主要外形尺寸-PN10（10bar） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | |||||||
| L | L1 | L2 | H | D | D1 | N-D | |||
| 40 | 39 | 165 | 150 | 210 | 47 | 110 | 4-18 | CHV-005 | CHQ-010 |
| 50 | 45 | 165 | 150 | 223 | 56 | 125 | 4-18 | CHV-005 | CHQ-010 |
| 65 | 48 | 165 | 150 | 235 | 71 | 145 | 4-18 | CHV-005 | CHQ-010 |
| 80 | 48 | 165 | 150 | 240 | 85 | 160 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 58 | 190 | 170 | 258 | 105 | 180 | 8-18 | CHV-010 | CHQ-020 |
| 125 | 70 | 190 | 170 | 303 | 131 | 210 | 8-18 | CHV-010 | CHQ-020 |
| 150 | 76 | 190 | 170 | 316 | 153 | 240 | 8-22 | CHV-010 | CHQ-020 |
| 200 | 92 | 190 | 170 | 350 | 204 | 290 | 8-22 | CHV-020 | CHQ-030 |
| 250 | 114 | 270 | 220 | 410 | 255 | 350 | 12-22 | CHV-040 | CHQ-040 |
| 300 | 120 | 270 | 220 | 440 | 307 | 400 | 12-22 | CHV-060 | CHQ-050 |
| 350 | 130 | 270 | 220 | 470 | 358 | 460 | 16-22 | CHV-080 | CHQ-060 |
| 400 | 140 | 270 | 220 | 520 | 389 | 515 | 16-22 | CHV-100 | CHQ-080 |
| 450 | 152 | 270 | 220 | 540 | 446 | 565 | 20-26 | CHV-120 | CHQ-100 |
| 500 | 152 | 270 | 220 | 570 | 494 | 620 | 20-26 | CHV-140 | CHQ-120 |
| 600 | 178 | 270 | 220 | 637 | 590 | 725 | 20-30 | CHV-160 | CHQ-140 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
