一、美標蝶閥產品概述

上海川滬閥門有限公司生產的D373H、D373Y美標蝶閥，美標蝶閥的主要結構特征分為凸耳式、對夾式和法蘭式等三偏心結構，其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。
特點：
①三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝。
⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
適用場景：
D373H、D373Y 型美標蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。

二、美標蝶閥產品圖片

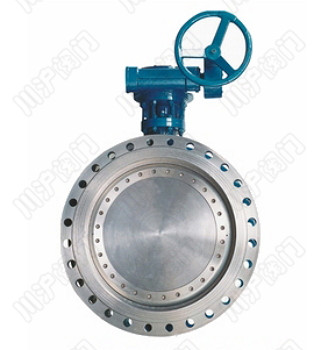

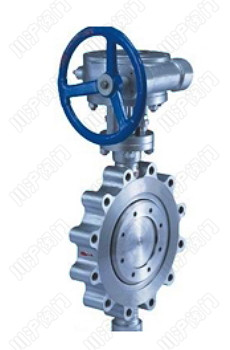

美標法蘭蝶閥	美標對夾蝶閥

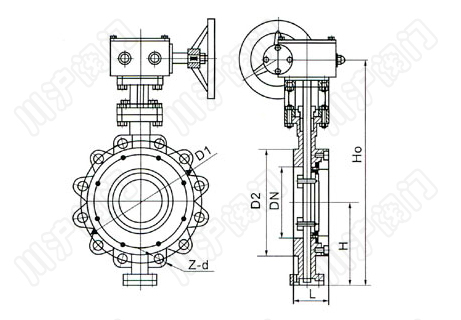

三、美標蝶閥結構圖

四、美標蝶閥連接尺寸

**美標蝶閥外形尺寸**
公稱通徑		結構長度（標準值）	外形尺寸（參考值）		連接尺寸（標準值）
公稱通徑		L	H	H0	D1	D2	M	Z-d
6"	150	70	175	545	241.5	216	M20	8-22
8"	200	71	210	615	298.5	270	M20	8-22
10"	250	76	250	695	362	324	M24	12-25
12"	300	86	285	830	432	381	M24	12-25
14"	350	92	320	900	476	413	M27	12-29
16"	400	102	355	980	540	470	M27	16-29
18"	450	114	380	1030	578	533	M30	16-32
20"	500	127	415	1110	635	584	M30	20-32
24"	600	154	475	1305	749.5	692	M33	20-35
30"	750	165	580	1525	914	857	M33	28-35
36"	900	203	680	1765	1085	1022	M39	32-41

五、美標蝶閥安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
