一、LT型對夾式蝶閥 產品概述

LT型對夾式蝶閥也稱為支耳式對夾蝶閥，是中心密封形式，具有防噴桿、低摩擦設計，在使用過程中，可以實現零泄漏，。驅動形式有手柄式、氣動式、電動式等，手動LT型對夾式蝶閥常用于不經常開閉場合，氣動LT型對夾式蝶閥和電動LT型對夾式蝶閥可以和自動化系統集成，通過開關量信號來控制開關或者模擬量信號來控制閥門開度大小，從而實現系統自動化控制，LT型對夾式蝶閥具有結構緊湊、密閉性能好、安裝方便等特點

二、LT型對夾式蝶閥 產品圖片

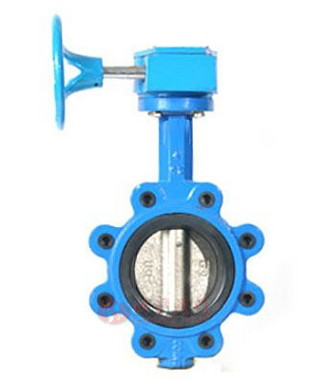

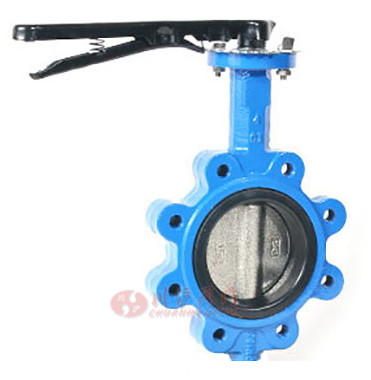

LT型對夾式蝶閥（手柄驅動）	LT型對夾式蝶閥（蝸輪驅動）

三、LT型對夾式蝶閥 技術參數

公稱通徑	2"~8"(DN50~DN200)
連接形式	對夾式
公稱壓力	PN10、PN16/ANSI150/JIS10K
閥體材質	CI(鑄鐵)/DI(球墨鑄鐵)
閥板材質	CI/DI
閥座材質	EPDM、PTFE

四、LT型對夾式蝶閥 零部件參數

公稱通徑	DN（mm）	50～200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

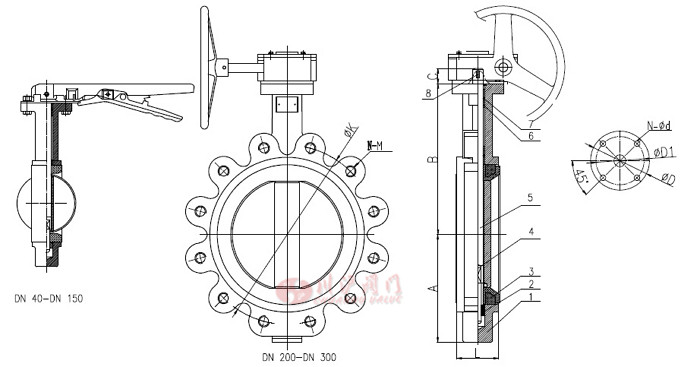

五、LT型對夾式蝶閥 結構圖

六、LT型對夾式蝶閥 連接尺寸

SIZE		A	B	C	L	ANSI 150B		DIN PN 10		DIN PN 16		JIS 10K		ISO 5211			Top Flange
mm	in					?K	N-M	?K	N-M	?K	N-M	?K	N-M	?D	?D1	N-?d
40	1.5"	70	164	32	33	98.5	4-1/2"-13UNC-2B	110	4-M16	110	4-M16	105	4-M16	65	50	4-?8	F05
50	2"	80	169	32	43	120.6	4-5/8"-11UNC-2B	125	4-M16	125	4-M16	120	4-M16	65	50	4-?8	F05
65	2 1/2"	89	176	32	46	139.7	4-5/8"-11UNC-2B	145	4-M16	145	4-M16	140	4-M16	65	50	4-?8	F05
80	3"	95	183	32	46	152.4	4-5/8"-11UNC-2B	160	8-M16	160	8-M16	150	8-M16	65	50	4-?8	F05
100	4"	114	201	32	52	190.5	8-5/8"-11UNC-2B	180	8-M16	180	8-M16	175	8-M16	90	70	4-?10	F07
125	5"	127	214	32	56	215.9	8-3/4"-10UNC-2B	210	8-M16	210	8-M16	210	8-M20	90	70	4-?10	F07
150	6"	139	229	32	56	241.3	8-3/4"-10UNC-2B	240	8-M20	240	8-M20	240	8-M20	90	70	4-?10	F07
200	8"	175	257	45	60	298.4	8-3/4"-10UNC-2B	295	8-M20	295	12-M20	290	12-M20	125	102	4-?12	F10
250	10"	203	280	45	68	361.9	12-7/8"-9UNC-2B	350	12-M20	355	12-M24	355	12-M22	125	102	4-?12	F10
300	12"	242	327	45	78	431.8	12-7/8"-9UNC-2B	400	12-M20	410	12-M24	400	16-M22	125	102	4-?12	F10

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
