一、蝸輪蝶閥產品概述

上海川滬閥門有限公司生產的D371X蝸輪蝶閥，具有開關及調節流體功能，廣泛用于各種工業流體控制，和傳統截止閥和球閥相比，蝶閥重量輕，成本低。隨著各種人造橡膠工業的快速發展，軟密封中線蝶閥不僅能用于傳統水處理工業，還可用于各種現代化學工業。
特點：
1、蝶板，閥桿，閥體，同心設計扭矩小
2、可雙向安裝
3、自清潔式閥座
4、防吹出式閥桿
5、ISO 5211 頂法蘭
6、可選加長式閥桿
7、可提供對夾和法蘭連接方式

二、蝸輪蝶閥產品圖片

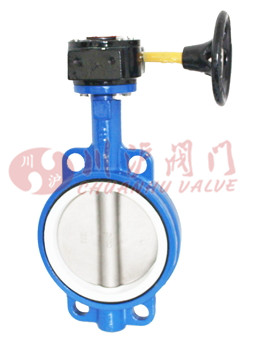

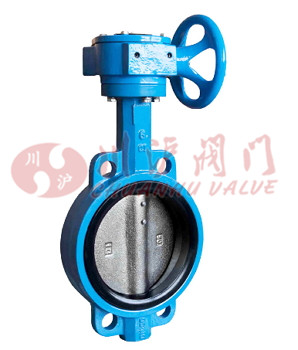

鑄鋼蝸輪蝶閥	不銹鋼蝸輪蝶閥

三、蝸輪蝶閥產品型號

材質	型號
法蘭式	D341X-10，D341X-16
對夾式	D371X-10，D371X-16

四、蝸輪蝶閥主要參數

型號		XD371X-10	XD371X-16
工作壓力（MPa）		1.0	1.6
適用溫度（℃）		≤65
適用介質		水等
材料	閥體	鑄鐵
	蝶板	球墨鑄鐵（表面尼龍覆層）
	閥桿	鉻不銹鋼
	閥座	丁晴橡膠
	填料	O形橡膠圈

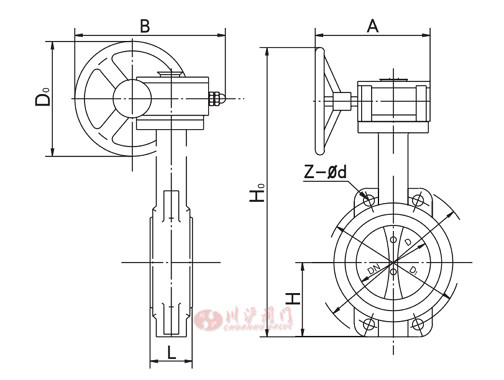

五、蝸輪蝶閥結構圖

六、蝸輪蝶閥連接尺寸

D371X/J-10C(P·R·Z-Q)

通徑(DN)	L	D1	D	Z- d	H	H0	A	B	D0	Wt/kg
50	43	125	165	4-18	80	360	193	125	150	8
65	46	145	185	4-18	90	385	193	125	150	9
80	46	160	200	8-18	95	395	193	125	150	10
100	52	180	220	8-18	115	430	193	125	150	11
125	56	210	250	8-18	125	460	193	125	150	13
150	56	240	285	8-22	140	485	193	125	150	14
200	60	295	340	8-22	175	630	283	165	220	30
250	68	350	395	12-22	206	690	283	165	220	40
300	78	400	445	12-22	240	770	334	175	280	78
350	78	460	505	16-22	270	830	334	175	280	81
400	102	515	565	16-26	315	910	425	210	320	140
450	114	565	615	20-26	320	938	425	210	320	160
500	127	620	670	20-26	343	993	425	210	320	190
600	154	725	780	20-30	413	1131	425	210	320	315
700	165	840	895	24-30	478	1476	620	320	400	480
800	190	950	1015	24-33	525	1533	620	320	400	516
900	203	1050	1115	28-33	585	1655	620	320	400	780
1000	216	1160	1230	28-36	640	1765	620	400	400	950
1200	254	1380	1455	32-39	755	1995	620	400	400	1150
1400	530	1590	1675	36-42						1890
1600	1600	1820	1915	40-48						2780

七、蝸輪蝶閥安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
