一、自力式流量調節閥 產品概述

上海川滬閥門有限公司生產的ZZL自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。自力式流量控制閥由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代控制閥門產品。
特點：
1.無需外加驅動能源的節能型自控系統．設備費用低；
2.結構簡單．維護工作量小；
3.設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4.指揮操作型較直接作用型動態響應快。精度高,可調比大；
5.閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。
適用場景:
ZZL自力式流量調節閥在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式流量調節閥在供熱空調工程中有著廣闊的應用前景。

二、自力式流量調節閥 產品圖片

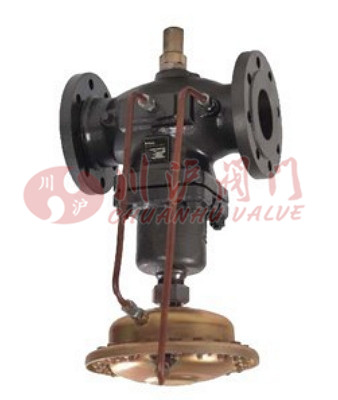

自力式流量調節閥

三、自力式流量調節閥 技術參數

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
有效壓力下大流量(m3/h)	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差	PN16	1.6								1.5		1.2	1.0
	PN40	2.0
流量特性		線性
閥蓋形式		標準型-17～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯

四、自力式流量調節閥 執行機構參數

有效面積(cm2)	250	630
節流器壓差(MPa)	0.02；0.05
允許上下膜室之間大壓差(MPa)	0.4	0.15
材料	膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1； 卡套式接頭：R1/4"

五、自力式流量調節閥 性能指標

控制精度		±5%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

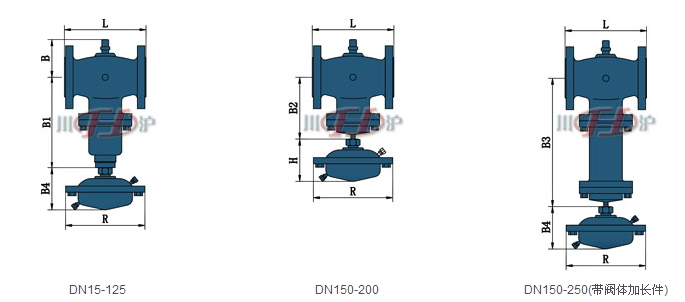

六、自力式流量調節閥 結構圖

七、自力式流量調節閥 連接尺寸

公稱通徑mm	15	20	25	32	40	50	65	80	100	125	150	200	250
L	130	150	160	180	200	230	290	310	350	400	480	600	730
B	50	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	640
B1	212	212	238	238	240	240	275	275	380	380	326	354	404
B2	-	-	-	-	-	-	-	-	-	-	326	354	404
B3	-	-	-	-	-	-	-	-	-	-	630	855	1205
B4	150
R	263

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
