呼吸閥

產品展示>> 自力式調節閥>>呼吸閥

一、呼吸閥產品概述

上海川滬閥門有限公司生產的呼吸閥又稱為全天候呼吸閥，呼吸閥為閥座相互重疊的重力式結構。其特點是閥盤與閥座之間采用帶空氣墊的軟接觸，氣密性好，不易結霜凍結，適宜于寒冷的地區使用。
呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,該閥設計合理,結構簡單,使用方便，是儲罐的必備產品。

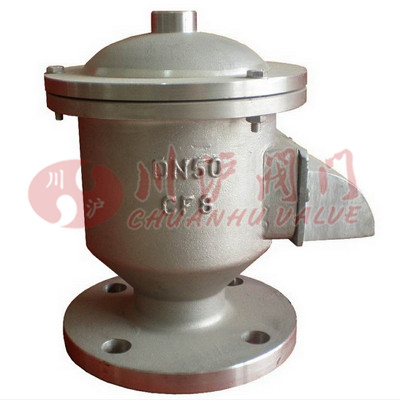

二、呼吸閥產品圖片

呼吸閥(全天候呼吸閥)

三、呼吸閥技術參數(可定制呼吸壓力)

A級正壓	355Pa (36毫米水柱)
負壓	295Pa (30毫米水柱)
B級正壓	980Pa (100毫米水柱)
負壓	295Pa (30毫米水柱)
C級正壓	1765Pa (180毫米水柱)
負壓	295Pa (30毫米水柱

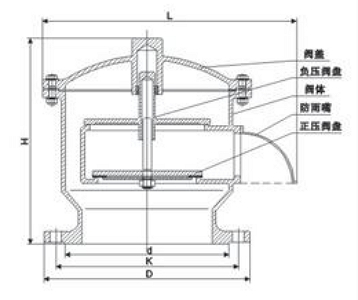

五、呼吸閥結構圖

六、呼吸閥連接尺寸

公稱通徑 (mm)	安裝尺寸
公稱通徑 (mm)	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26
