一、反沖洗過濾器 產品概述

上海川滬閥門有限公司生產的ZPG型過濾器， 該過濾器由筒體、不銹鋼濾網、排污部分、傳動裝置及電氣控制部分組成。過濾機工作時，待過濾的水由水口時入，流經濾網，通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜技被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而進口的污水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控制器，控制哭喊啟動驅動馬達通過傳動組件帶動軸轉動，同時排污口打開，由排污口排出，當濾網清洗完畢后，壓差降到小值，系統返回到初始過濾狀，系統正常運行。
特點：
1、設計結構簡單。
2、反清洗時間短，流量，壓力損失小。
3、高精度過濾，出水水質穩定。
適用場景:
反沖洗過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水， 循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且 易操作的全自動過濾裝置。

二、反沖洗過濾器 產品圖片

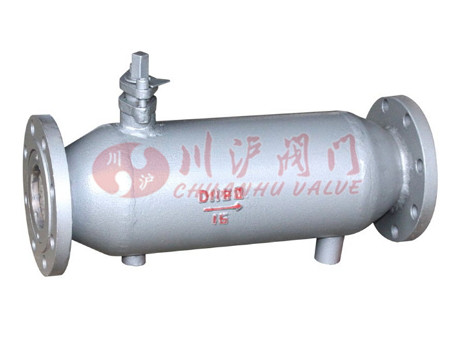

反沖洗過濾器_ZPG

三、反沖洗過濾器 技術參數

四、反沖洗過濾器 規格型號

ZPG-Ⅰ型（直通式）自動排污過濾器
型號	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

ZPG-L型（直角式）自動排污過濾器
型號	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250

五、反沖洗過濾器 自動沖洗排污原理

直通式自動沖洗排污原理：

直角式自動沖洗排污原理：

1、工作過濾
正常工作時，水流轉向閥為開啟狀態。需處理的水通過過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。

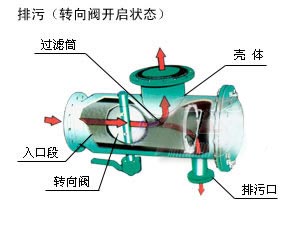

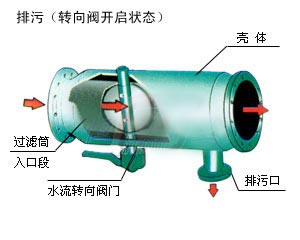

2、沖洗排污
正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即由于水流的作用將粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。

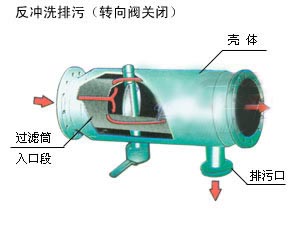

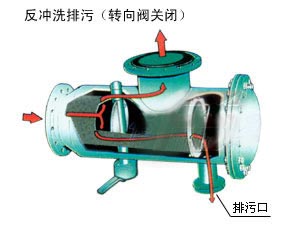

3、反沖洗排污
反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流帶增大，反洗效果好。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
