Y型過濾器

一、Y型過濾器產品概述

上海川滬閥門有限公司生產的YY型過濾器輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
特點：
過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
適用場景:
適用介質為水、蒸汽、油，可滿足不同管道需求。

二、Y型過濾器產品圖片

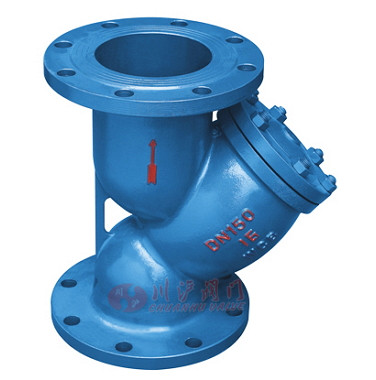

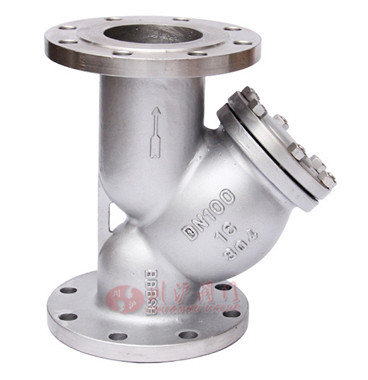

Y型過濾器(碳鋼法蘭連接)	Y型過濾器(不銹鋼法蘭連接)

三、Y型過濾器技術參數

項目	參數
適合物料	a、化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等； b、化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等； c、制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑； d、輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
過濾精度	10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）
公稱通徑	DN25 ~ DN600mm
密封材料	聚四氟乙烯、丁腈橡膠、耐油石棉膠

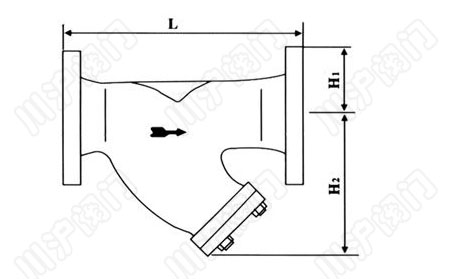

四、Y型過濾器結構圖

五、Y型過濾器連接尺寸

DN	"英寸	L	H	H1	拉桿伸縮過濾器		參考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150	/	/	3
25	1	160	80	160	/	/	3.8
32	1 1/4	180	90	180	/	/	6
40	1 1/2	200	100	240	/	/	7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150	/	/	312
400	16	800	700	1360	/	/	500
450	18	850	790	1480	/	/	700
500	20	900	875	1650	/	/	900

六、Y型過濾器安裝與維護說明

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。安裝 1-1/4"（DN32）或更大口徑的承插焊過濾器或所有 D 系列過濾器時，應注意這類過濾器的墊片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
