陶瓷刀閘閥
一、陶瓷刀閘閥 產品概述
PZ73TC陶瓷刀閘閥又叫陶瓷排渣閥，是刀型閘閥的一種，包括高壓工程陶瓷閘閥和中低壓工程陶瓷閘閥。它的閥體采用碳鋼（WCB）材質，內襯采用ZTA工程陶瓷。公稱通徑一般為：DN50-DN800，中低壓工程陶瓷閘閥的公稱壓力一般為：PN1.0-PN1.6MPa。主要適用于礦料礦漿和灰渣漿液等介質。驅動方式多樣化，有電動，手動和錐齒輪傳動。連接方式一般采用對夾式連接。

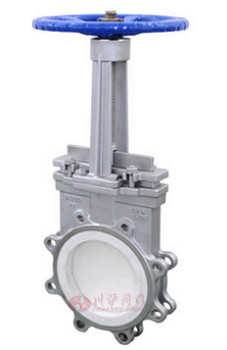

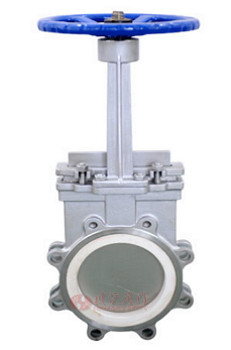

二、陶瓷刀閘閥 產品圖片
 |
 |
| 陶瓷刀閘閥 |
三、陶瓷刀閘閥 技術參數
| 閥體、上蓋 | 碳鋼+陶瓷、不銹鋼+陶瓷 |
|---|---|
| 閥板 |
不銹鋼+陶瓷 |
| 閥桿 | 不銹鋼 |
| 密封圈 | 陶瓷 |
| 公稱壓力（MPa) | PN |
| 殼體試驗 | 1.5*PN |
| 密封試驗 | 1.1*PN |
| 工作溫度 | ≤425℃ |
| 適用介質 | 紙漿、污水、煤漿液、灰、渣水混合物等 |

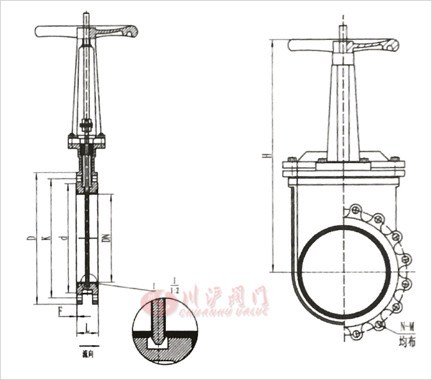

四、陶瓷刀閘閥 結構圖
 |
五、陶瓷刀閘閥 連接尺寸
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 長度L | 法蘭外徑D | 螺栓孔中心距K | 連接凸出部分直徑d | H | N-M | D0 | 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 長度L | 法蘭外徑D | 螺栓孔中心距K | 連接凸出部分直徑d | H | N-M | D0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 48 | 160 | 125 | 100 | 310 | 4-M16 | 180 | 1.6 | 50 | 48 | 160 | 125 | 100 | 310 | 4-M16 | 180 |
| 65 | 48 | 180 | 145 | 120 | 340 | 4-M16 | 180 | 65 | 48 | 180 | 145 | 120 | 340 | 4-M16 | 180 | ||
| 80 | 50 | 195 | 160 | 135 | 360 | 4-M16 | 200 | 80 | 50 | 195 | 160 | 135 | 360 | 8-M16 | 200 | ||
| 100 | 50 | 215 | 180 | 155 | 400 | 8-M16 | 220 | 100 | 50 | 215 | 180 | 155 | 400 | 8-M16 | 220 | ||
| 125 | 50 | 245 | 210 | 185 | 450 | 8-M16 | 240 | 125 | 50 | 245 | 210 | 185 | 450 | 8-M16 | 240 | ||
| 150 | 70 | 280 | 240 | 210 | 520 | 8-M20 | 280 | 150 | 70 | 280 | 240 | 210 | 520 | 8-M20 | 280 | ||
| 200 | 70 | 335 | 295 | 265 | 630 | 8-M20 | 320 | 200 | 70 | 335 | 295 | 265 | 630 | I2-M20 | 320 | ||
| 250 | 70 | 390 | 350 | 320 | 750 | 12-M20 | 350 | 250 | 70 | 405 | 355 | 320 | 750 | 12-M22 | 350 | ||
| 300 | 80 | 440 | 400 | 368 | 840 | 12-M20 | 400 | 300 | 80 | 460 | 410 | 375 | 840 | 12-M22 | 400 | ||
| 350 | 90 | 500 | 460 | 428 | 970 | 16-M2C | 450 | 350 | 90 | 520 | 470 | 435 | 970 | 16-M22 | 450 | ||
| 400 | 100 | 565 | 515 | 482 | 1090 | 16-M22 | 450 | 400 | 100 | 580 | 525 | 485 | 1090 | 16-M27 | 450 | ||
| 450 | 120 | 615 | 565 | 532 | 1210 | 20-M22 | 500 | 450 | 120 | 640 | 585 | 545 | 1210 | 20-M27 | 500 | ||
| 500 | 130 | 670 | 620 | 585 | 1340 | 20-M22 | 550 | 500 | 130 | 705 | 650 | 608 | 1340 | 20-M30 | 550 | ||
| 600 | 130 | 780 | 725 | 685 | 1560 | 20-M27 | 600 | 600 | 130 | 840 | 770 | 718 | 1560 | 20-M36 | 600 | ||
| 700 | 160 | 895 | 840 | 800 | 1800 | 24-M27 | 600 | 700 | 160 | 910 | 840 | 788 | 1800 | 24-M36 | 600 | ||
| 800 | 160 | 1010 | 950 | 905 | 2100 | 24-M30 | 700 | 800 | 160 | 1020 | 950 | 898 | 2100 | 24-M3f | 700 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
