高平臺氣動球閥

產品展示>> 氣動球閥>>高平臺氣動球閥
一、高平臺氣動球閥 產品概述

上海川滬閥門有限公司生產的高平臺氣動球閥重要的特點是免支架安裝,閥體和支架一體式鑄造、加工、成型,可以便捷的和氣動執行器直接安裝,由于是免支架設計,閥體和氣缸安裝非常緊湊、占用空間小、更換放方便。其中和氣動執行機構組合后,能實現快速開閉(配電磁閥和限位開關)或調節流量大?。ㄅ溟y門定位器)。
型號:CHQ641F、CHQ641PPL、CHQ641H
特點:
1、流體阻力小、球閥是所有閥類中流體阻力小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。
3、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
適用場景:
高平臺氣動球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。

二、高平臺氣動球閥 產品圖片

高平臺氣動球閥 高平臺氣動球閥

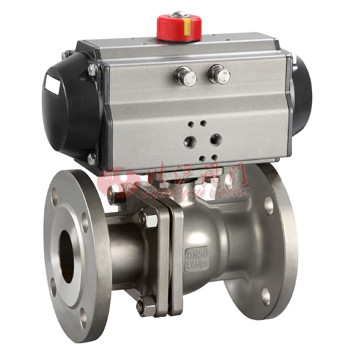

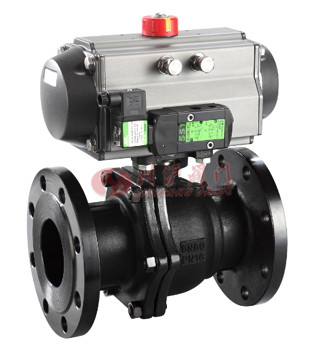

高平臺氣動球閥(不銹鋼閥體) 高平臺氣動球閥(鑄鋼閥體)

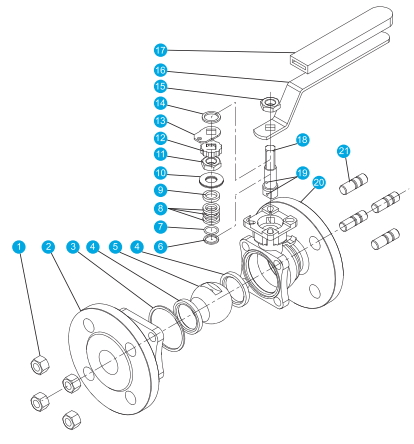

三、高平臺氣動球閥 零部件材料

高平臺球閥 序號 零部件 材質
1 NUT SUS304
2 CAP CF6M CF8
3 CAP GASKET PTFE R-PTFE
4 BALL SEAT PTFE R-PTFE
S 8ALL SUS316 SUS304
6 THRUST WASHER PTFE R-PTFE
7 ORING VITON
e STEM PACKING PTFE
9 GLAND SUS304
10 BELLEVILLE WASHER SUS304
11 STOP NUT SUS304
12 NUTCAP SUS304
13 LOCKING PIN SUS304
14 WASHER SUS304
15 STEM NUT SUS304
16 HANDLE SUS304
17 HANDLE COVER PLASTIC
18 STEM SUS316 SUS304

19

ANTISTATIC SUS304
20 BODY CF6M CF8
21 BOLT SUS304
四、高平臺氣動球閥 技術參數

公稱通徑(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 軟密封:零泄漏;硬密封:≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
適用溫度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
五、高平臺氣動球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

六、高平臺氣動球閥 性能規范

設計標準 GB/T12237
結構長度 GB/T12221
連接法蘭 GB/T911、\JB/T79
試驗和檢驗 GB/T13927 、 JB/T9092

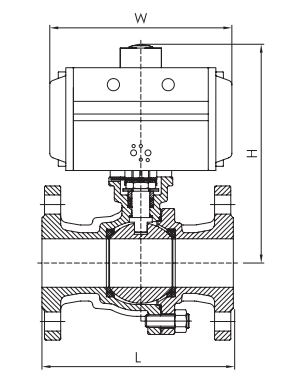

七、高平臺氣動球閥 結構圖

高平臺氣動球閥結構圖
八、高平臺氣動球閥 連接尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 225 250 280 320 360 457
H 164 195 205 246 267 290 350 375 440 480 564 680
W 140.5 158.5 158.5 210.5 247.5 268.5 345 408.5 437.5 487 543 621

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。

下載:上海川滬閥門有限公司-產品樣本-高平臺氣動球閥.PDF

高平臺氣動球閥鏈接:http://www.gaonvren.cn/products/qidongqiufa/gq641f.html
