電動襯氟調節閥
一、電動襯氟調節閥 產品概述
上海川滬閥門有限公司生產的電動襯氟調,是由低流阻直通單座閥配用引進型PSL系列和3810系列直行程電動執行機構組成。電動襯氟調節閥配用的電動執行機構內有伺服放大器,無需另配用伺服放大器,有輸入控制信號(4-20mADC或1-5VDC)及單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。
特點:
電動襯氟調節閥具有體積小、重量輕、連線簡單、流量大、調節精度高。
適用場景:
電動襯氟調節閥具有體積小、重量輕、連線簡單、流量大、調節精度高等特點,電動襯氟調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
二、電動襯氟調節閥 產品圖片
 |

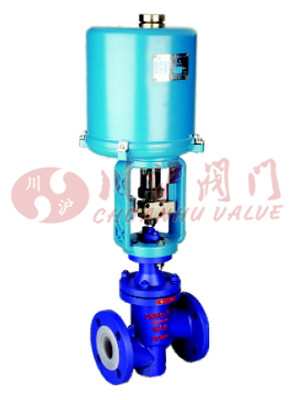

電動襯氟調節閥(配381電動執行器) |
三、電動襯氟調節閥 零部件參數
閥體、閥蓋 |
ZG230-450襯F46 |
閥座、閥芯 |
304襯F46 |
閥桿 |
304襯F46 |
導向套 |
304襯F46 |
波紋管 |
不銹鋼+F46 |
四、電動襯氟調節閥 技術參數
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
閥座直徑(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
額定流量系數(KV) |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
允許壓差(MPa) |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
額定行程(mm) |
16 |
25 |
40 |
60 |
閥芯形式 |
單座柱塞式襯氟閥芯 |
流量特性 |
快開特性 |
配置執行器類別 |
3810系列、PSL系列等電動執行器(客戶指定品牌亦可) |
執行器參數 |
電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
環境溫度:-25~+70℃、環境濕度:≤95% |
五、電動襯氟調節閥 性能參數
項目 |
指標值 |
基本誤差% |
配3810L±2.5; 配PSL±1.0 |
回差% |
配381L ±2.0; 配PSL±1.0 |
死區% |
1.0 |
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
始點±2.5 |
終點±2.5 |
電關 |
始點 |
±2.5 |
終點 |
±2.5 |
額定行程偏差% |
≤2.5 |
泄露量L/h |
0.01%×閥額定容量 |
可調范圍R |
30:1 |

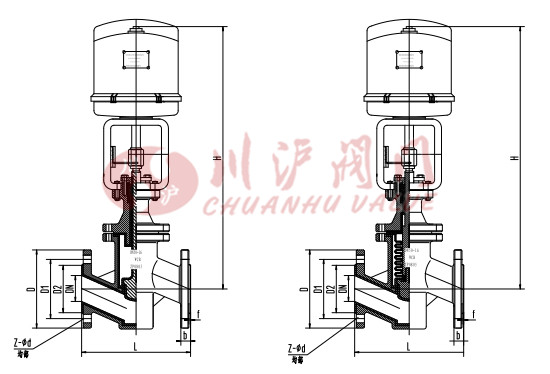

六、電動襯氟調節閥 結構圖
七、電動襯氟調節閥 連接尺寸
公稱通徑 |
執行器外徑 |
結構長度 |
法蘭尺寸 |
高度 |
D0 |
L |
D |
D1 |
D2 |
F |
B |
Z-φd |
H |
DN15 |
225 |
130 |
95 |
65 |
45 |
3 |
16 |
4-φ14 |
673 |
DN20 |
225 |
150 |
105 |
75 |
55 |
3 |
18 |
4-φ14 |
673 |
DN25 |
225 |
160 |
115 |
85 |
65 |
3 |
18 |
4-φ14 |
698 |
DN32 |
225 |
180 |
140 |
100 |
78 |
3 |
18 |
4-φ18 |
720 |
DN40 |
255 |
200 |
150 |
110 |
85 |
3 |
18 |
4-φ18 |
723 |
DN50 |
255 |
230 |
165 |
125 |
100 |
3 |
18 |
4-φ18 |
740 |
DN65 |
270 |
290 |
185 |
145 |
120 |
4 |
18 |
4-φ18 |
850 |
DN80 |
270 |
310 |
200 |
160 |
135 |
4 |
20 |
8-φ18 |
866 |
DN100 |
270 |
350 |
220 |
180 |
155 |
4 |
20 |
8-φ18 |
884 |
DN125 |
310 |
400 |
250 |
210 |
185 |
4 |
22 |
8-φ18 |
1040 |
DN150 |
310 |
480 |
285 |
240 |
210 |
5 |
22 |
8-φ22 |
1065 |
DN200 |
310 |
600 |
340 |
295 |
265 |
5 |
24 |
8-φ22 |
1090 |
DN250 |
350 |
730 |
395 |
350 |
320 |
5 |
26 |
12-φ22 |
1256 |
DN300 |
350 |
850 |
445 |
400 |
368 |
5 |
26 |
12-φ22 |
1520 |
注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
