氣動三通切斷閥
一、氣動三通切斷閥 產品概述
上海川滬閥門有限公司生產的ZMAQ氣動三通切斷閥，氣動薄膜切斷閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動三通切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動三通切斷閥產品主要有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種。
特點：
1、切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
適用場景:
氣動三通切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的銷售過程自動控制和遠程控制系統中。
二、氣動三通切斷閥 產品圖片
 |

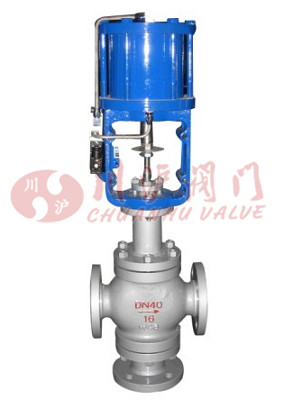

| 氣動三通切斷閥(活塞式) |
三、氣動三通切斷閥 零部件參數
| 部件 | 材質 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304 | 316 | 316L |
| 閥座 | 304 | 304 | 316 | 316L |
| 閥芯 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE\石墨墊片 | |||
| 連接套 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 中墊 | PTFE\石墨墊片 | |||
| 填料 | PTFE/石墨 | |||
| 填料壓蓋 | WCB | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 指示盤 | 鋁片 | |||
| 標尺 | 鋁片 | |||
| 執行器 | 缸體：碳鋼、膜片：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | |||
四、氣動三通切斷閥 技術參數
| 公稱通徑(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
| 額定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
| 有效面積cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
| 允許泄 露量 |
硬密封 | 1.2X10-7 × 閥額定容量 | ||||||||||
| 軟密封 | VI 級、無泄露 | |||||||||||
| 允許壓差MPa | ≤ 公稱壓力 | |||||||||||
| 信號壓力KPa | 0 ～ 250(薄膜式) | |||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||
| 閥芯形式 | 雙導向雙座型閥芯 | |||||||||||
| 流量特性 | 快開特性 | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 | |||||||||||

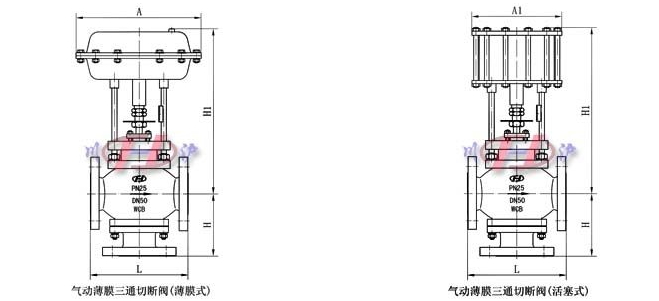

五、氣動三通切斷閥 結構圖
 |
六、氣動三通切斷閥 連接尺寸
| 公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
| H1 | 根據所配置氣動執行機構而定 | |||||||||||
| 重量(kg) | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
| 活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
