一、人工智能溫度控制器 產品概述

AI-518型溫度控制器可將儀表的測量值對應為任意范圍的線性電流輸出，可作為一臺有顯示及溫度變送輸出功能的儀表使用，變送器精度為0.5級。可設置使用各種的熱電偶/熱電阻輸入，任意設置溫度變送范圍及輸出電流規格。變送精度高達0.2級。
溫度控制器特點：
●輸入采用測量精確穩定的數字校正系統，支持多種熱電偶和熱電阻規格，高分辨率達0.01℃。
●采用先進的AI人工智能PID調節算法，無超調，具備自整定（AT）功能。
●采用先進的模塊化結構，提供豐富的輸出規格，能廣泛滿足各種應用場合的需要，交貨迅速且維護方便。
●人性化設計的操作方法，易學易用。
●允許自編輯操作權限及界面，并可自設定密碼，形成"定制"自己的儀表。
●全球通用的100－240VAC輸入范圍開關電源或24VDC電源供電，并具備多種面板及外型尺寸供選擇。
●抗干擾性能符合在嚴酷工業條件下電磁兼容（EMC）的要求。

二、人工智能溫度控制器 產品圖片

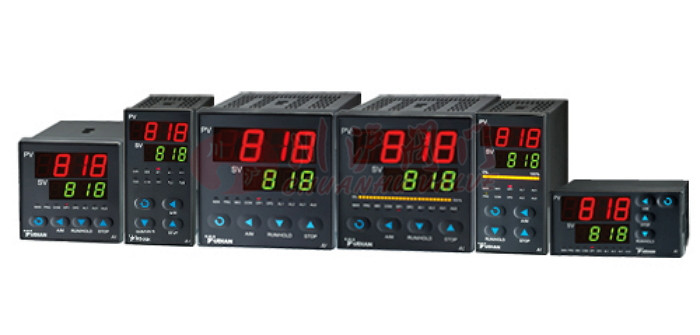

人工智能溫度控制器(型號:AI-518)

三、人工智能溫度控制器 技術參數

項目	參數
輸入規格 （一臺儀表即可兼容）	熱電偶：K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe26等 熱電阻：Cu50、Pt100 線性電壓：0~5V、1~5V、0~1V、0~100mV、0~20 mV、0~500mV等 線性電流（需外接分流電阻）：0~10mA、0~20mA、4~20mA等 擴充規格：在保留上述輸入規格基礎上，允許用戶指定一種額外輸入規格（可能需要提供分度表）
測量范圍	K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃) E(0~800℃)、J(0~1000℃)、B（200~1800℃）、N(0~1300℃) Cu50(-50~+150℃) 、Pt100(-200~+600℃) 線性輸入：-9990~+30000由用戶定義
測量精度	0.25%FS±1個測量單位
采樣周期	每秒采樣8次；設置數字濾波參數FILt=0時，響應時間≤0.5秒
控制周期	0.24-300.0秒可調
調節方式	位式調節方式（回差可調） AI人工智能調節，包含模糊邏輯PID調節及參數自整定功能的先進控制算法
輸出規格 （模塊化）	繼電器觸點開關輸出（常開+常閉）：250VAC/1A 或30VDC/1A 可控硅無觸點開關輸出（常開或常閉）：100~240VAC/0.2A（持續），2A（20mS瞬時，重復周期大于5S） SSR電壓輸出：12VDC/30mA (用于驅動SSR固態繼電器) 可控硅觸發輸出：可觸發5~500A的雙向可控硅、2個單向可控硅反并聯連接或可控硅功率模塊 線性電流輸出：0~10mA或4~20mA 可定義 (安裝X3模塊時輸出電壓≥10.5V；X5模塊輸出電壓≥7V)
報警功能	上限、下限、偏差上限、偏差下限等4種方式，多可輸出3路，有上電免除報警選擇功能

四、人工智能溫度控制器 接線方法

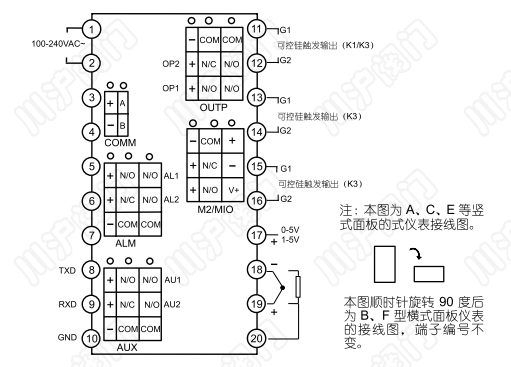

儀表后蓋端子排布如圖：
注：① 線性電壓量程在500mV以 下的由19、18端輸入，0~5V及1~5V 的信號由17、18端輸入；
② 4~20mA 線性電流輸入可用250歐變為1~5V電 壓信號，然后從17、18端輸入，也可 在MIO位置安裝I4模塊從14+、15-端 輸入，或直接從16+、14-接二線制變 送器；
③ 不同分度號的熱電偶采用的 熱電偶補償導線不同，采用內部自動 補償模式時，補償導線應直接接到儀 表后蓋的接線端子上，中間不能轉成 普通導線，否則會產生測量誤差。
④ 主輸出為電流、單路SSR電壓輸出時 由端子13+、11-輸出。

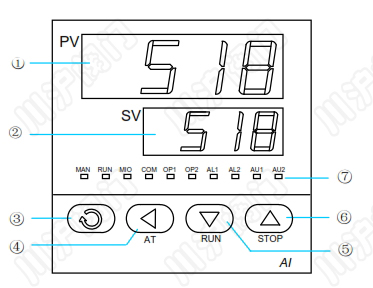

五、人工智能溫度控制器 面板說明

① 上顯示窗，顯示測量值 PV、參數名稱等
② 下顯示窗，顯示給定值 SV、報警代號、參數值等
③ 設置鍵，用于進入參數設置狀態，確認參數修改等
④ 數據移位（兼定點控制操作）
⑤ 數據減少鍵（兼運行/暫停操作）
⑥ 數據增加鍵（兼停止操作）
⑦ 10 個 LED 指示燈，其中 MAN 燈本系列產品不用；
RUN 燈亮表示處于控制運行狀態； MIO、OP1、 OP2、AL1、AL2、AU1、AU2 等等分別對應模塊輸入 輸出動作；COM燈亮表示正與上位機通訊。

儀表上電后進入基本顯示狀態，此時儀表上、下顯示窗分別顯示測量值（PV）和給定值（SV），下顯示窗還可 交替顯示以下字符表示狀態：①"orAL"，表示輸入的測量信號超出量程；②"HIAL"、"LoAL"、"HdAL"或 "LdAL"時，分別表示發生了上限報警、下限報警、偏差上限報警、偏差下限報警；③"StoP" 表示處于停止狀 態；"HoLd"和"rdy"分別表示暫停狀態和準備狀態（僅AI-518P程序型儀表使用）。
注：若有必要也可關閉第②項報警字符閃動功能以避免過多的閃動（將ADIS參數設置為oFF），

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
