一、Y43H蒸汽減壓閥 產品概述

上海川滬閥門有限公司生產的Y43H蒸汽減壓閥屬先導式減壓閥，主要由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成，導閥則由閥座、閥瓣、膜片、彈簧等等零件組成。導閥通過調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流零件的過流面積大小，實現減壓穩壓功能。
適用場景:
Y43H蒸汽減壓閥主要用于城市建筑、工廠等的蒸汽管路系統中。

二、Y43H蒸汽減壓閥 產品圖片

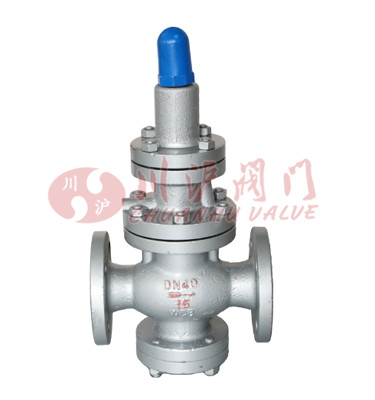

Y43H蒸汽減壓閥(鑄鋼法蘭連接)

三、Y43H蒸汽減壓閥 產品型號

閥體材質	型號
鑄鋼	Y43H-16C,Y43H-25C,Y43H-64C,Y43H-100C,Y43H-160C
不銹鋼	Y43H-16P,Y43H-25P,Y43H-64P,Y43H-100P,Y43H-160P

四、Y43H蒸汽減壓閥 零件材料

零件名稱	材質
閥體、閥蓋、底蓋	WCB/CF8
閥座	2Cr13/304SS
閥瓣	2Cr13/304SS
缸套	2Cr13/304SS
活塞	2Cr13/304SS
閥桿	2Cr13
膜片	304SS
彈簧	60Si2Mn

五、Y43H蒸汽減壓閥 主要技術參數

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0	24.0
密封試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
高進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(MPa)	0.1~1.0	0.2~1.6	0.2~2.5	0.5~3.5	0.5~3.5	0.5~4.5
小閥前閥后壓差(MPa)	0.15	0.15	0.2	0.4	0.8	1.0
壓力特性偏差	符合GB/T12245-2005標準
流量特性偏差	符合GB/T12245-2005標準
泄漏率	符合GB/T12245-2005標準
工作溫度	≤350°C

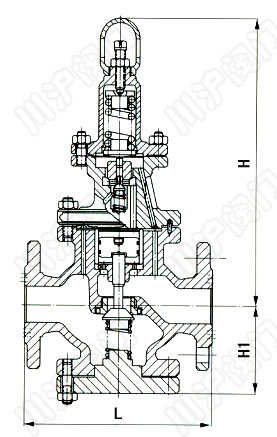

六、Y43H蒸汽減壓閥 結構圖

七、Y43H蒸汽減壓閥 連接尺寸

PN1.6~4.0MPa Y43H先導活塞式Y(jié)43H蒸汽減壓閥 連接尺寸

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	280	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	560	475	240
250	600		525	290
300	800		580	335
350	850		620	375
400	900		660	405

PN6.4~16.0MPa Y43H先導活塞式Y(jié)43H蒸汽減壓閥 連接尺寸

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	6.4/10.0MPa	16.0MPa
15	180	180	305	100
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	280	340	360	140
80	330	360	395	170
100	380		400	185
125	450		415	215
150	500		430	225
200	560		495	260
250	600		545	310
300	800		600	355
350	850		640	395
400	900		690	435

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
