電動調節球閥

一、電動調節球閥產品概述

上海川滬閥門有限公司生產的電動調節球閥，是一種轉角為90°的旋轉類球閥，采用角行程電動執行器(CHR、PSQ、HQ、DZW)及球閥閥體組成。電動調節球閥適用于兩位切斷、調節的場合，采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。
特點：
電動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該電動調節球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、電動調節球閥產品圖片

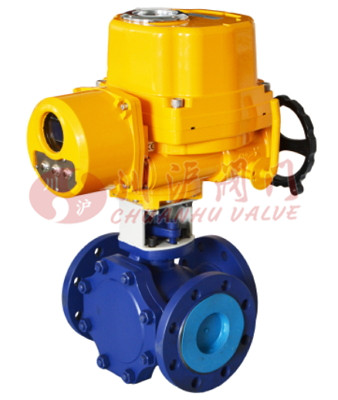

電動調節球閥(直通調節球閥)	電動調節球閥(防爆型三通調節球閥)

三、電動調節球閥零部件材料

零件名稱	材質
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、電動調節球閥技術參數

公稱通徑(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃
配置執行機構	可配PSQ、HQ、CH、361RS等系列角行程電動執行機構
控制方式	智能調節(4～20mA模擬量信號控制)

五、電動調節球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
輸入信號	4～20mA模擬量信號	4～20mA模擬量信號
反饋信號	4～20mA模擬量信號	4～20mA模擬量信號
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動調節球閥性能規范

試驗標準	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

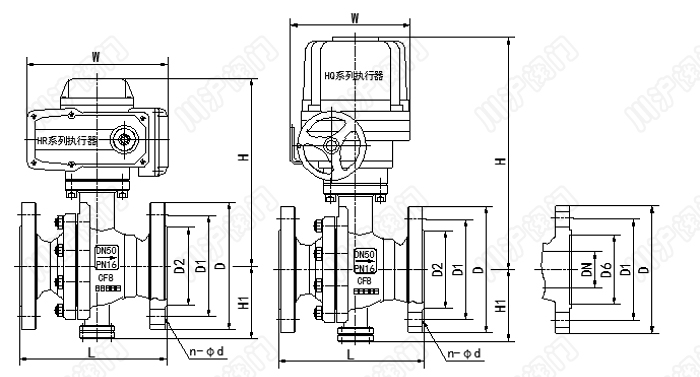

七、電動調節球閥結構圖

八、電動調節球閥連接尺寸

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	配CH	275	280	287	312	312	325	335	365	400	420	440	470	545	580
H	配HQ	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
PN1.6MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
PN4.0MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375	450	515
D1		65	75	85	100	110	125	145	160	190	220	250	320	385	450
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33
PN6.4MPa法蘭連接尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415	470	530
D1		75	90	100	110	125	135	160	170	200	240	280	345	400	460
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36	12-36	16-36

九、電動調節球閥制造標準

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927
