電動塑料法蘭球閥
一、電動塑料法蘭球閥 產品概述
電動塑料法蘭球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料，連接方式為法蘭，方便和管道進行安裝，配有電動執行器，可以遠程實現開關（ON-OFF）或調節流量大小（4-20mA），多用于海水、純水、腐蝕性等介質中使用，重量輕，安裝方便，控制簡單，現在在環保設備、凈水設備上得到的廣泛的應用。

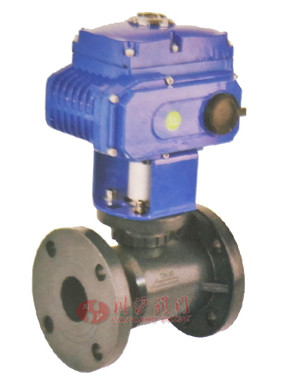

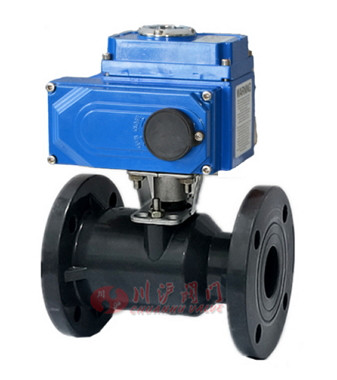

二、電動塑料法蘭球閥 產品圖片
 |
 |
| 電動塑料法蘭球閥 | 電動塑料法蘭球閥 |
三、電動塑料法蘭球閥 主要零部件材料
| 名稱 | 材質 |
|---|---|
| 閥體 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
| 球芯 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
| 密封圈 | PTFE、F4 |
| 內塞 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
| 密封 | PTFE、F4 |
| 閥桿 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
四、電動塑料法蘭球閥 執行器參數
| 執行器類別 | CHV系列執行器參數 | CHQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||

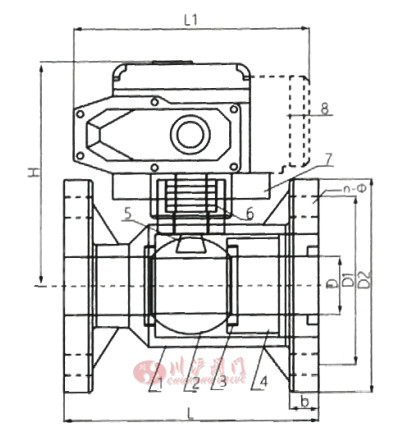

五、電動塑料法蘭球閥 結構圖
 |
六、電動塑料法蘭球閥 連接尺寸
| 公稱 通徑 DN (mm) |
D2 | D1 | L | L1 | H | D | n-d | 平臺中心距 | 閥桿尺寸 | 參考電動執行器 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | J1S | DIN | ANSI | 開關型 | 調節型 | |||||||||
| 15 | 95 | 65 | 70 | 65 | 60 | 120 | 165 | 185 | 14 | 4-14 | 50/70 | ￠12.2*9.7 | 05 | 05 |
| 20 | 105 | 75 | 75 | 75 | 70 | 120 | 165 | 190 | 16 | 4-14 | 50/70 | ￠12.2*9.7 | ||
| 25 | 115 | 85 | 90 | 85 | 80 | 140 | 165 | 200 | 16 | 4-14 | 50/70 | ￠15.2*12.5 | ||
| 32 | 135 | 100 | 95 | 100 | 90 | 145 | 165 | 206 | 16 | 4-18 | 70/89 | ￠23.4*18 | ||
| 40 | 145 | 110 | 105 | 110 | 98 | 165 | 190 | 216 | 16 | 4-18 | 70/89 | ￠23.4*18 | 10 | 10 |
| 50 | 160 | 125 | 120 | 125 | 120 | 180 | 190 | 225 | 18 | 4-18 | 70/89 | ￠23.4*18 | ||
| 65 | 180 | 145 | 140 | 145 | 140 | 220 | 190 | 245 | 22 | 4-18 | 89/102 | ￠25.1*19.7 | 16 | 16 |
| 80 | 195 | 160 | 150 | 160 | 152 | 250 | 190 | 255 | 25 | 8-18 | 89/102 | ￠27*19.5 | ||
| 100 | 215 | 180 | 175 | 180 | 190 | 280 | 270 | 285 | 25 | 8-18 | 89/102 | ￠30.8*23.8 | 20 | 20 |
| 125 | 245 | 210 | 210 | 210 | 216 | 320 | 270 | 310 | 30 | 8-18 | 102/125 | 22*22 | 40 | 40 |
| 150 | 280 | 240 | 240 | 240 | 240 | 360 | 270 | 330 | 30 | 8-23 | 102/125 | 22*22 | ||
| 200 | 335 | 295 | 290 | 295 | 298 | 400 | 270 | 360 | 35 | 8-23 | 125 | 22*22 | 60 | 60 |
| 250 | 395 | 350 | 355 | 350 | 362 | 500 | 270 | 410 | 38 | 12-23 | 125 | 22*22 | 100 | 100 |
| 300] | 455 | 400 | 400 | 400 | 432 | 500 | 270 | 450 | 40 | 12-23 | 125 | 22*22 | 200 | 200 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-電動塑料法蘭球閥.PDF
電動塑料法蘭球閥鏈接：http://www.gaonvren.cn/products/diandongqiufa/ddslflqf.html
