軟密封蝶閥流量表KV和密封材料選型指南

發表時間：2023-5-10, 編寫人:上海川滬閥門有限公司

軟密封蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等組成，靠驅動機構帶動軸及蝶板旋轉以實 現啟閉和控制流量的目的。其特點有：結構簡單緊湊、小巧輕便、運輸、安裝、拆卸容易；流量特性近似于直線，調節性能好。蝶閥可用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上，適用于多種腐蝕性氣體、液體、半液體以及固體粉末介質。

軟密封蝶閥驅動部分可選配手柄、蝸輪、電動執行器、氣動執行器等

（1）軟密封蝶閥技術參數

公稱通徑	DN40-1800mm
公稱壓力	PN0.6~1.6Mpa等 Class 150lb等 JIS 10K等
閥體材質	鑄鐵、球墨鑄鐵（QT450）系列； 碳鋼(WCB等)系列； 不銹鋼(CF8、CF8M、CF3、CF3M等)系列；
密封材質	EPDM橡膠(X)、NBR橡膠(X1)、SI硅橡膠(X2) FPM橡膠(X3)、PTFE橡膠(F) 等
適用溫度	T1:-20-80℃;T2：-20-150℃; 其他溫度可定制
連接方式	對夾、法蘭
氣動執行器	AT系列、AW系列、進口執行器系列
作用方式	雙作用、單作用常閉FC、單作用常開FO
電動執行器	CH系列、CHV系列、進口執行器系列
控制方式	開關型、調節型、智能型、總線型

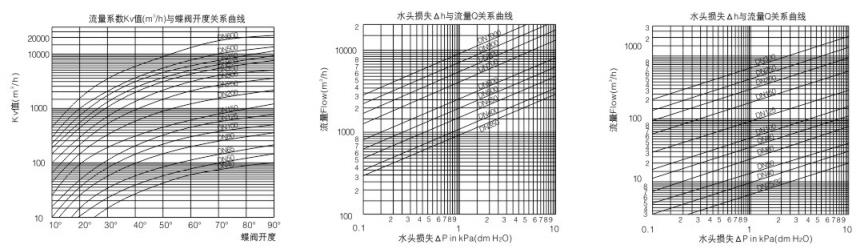

（2）軟密封蝶閥流量和開度曲線

軟密封蝶閥流量和開度曲線

（3）軟密封蝶閥流量表KV

規格DN		閥門開啟角度流量Cv值Valve opening angle flow Cv value								90° 開啟時 Cv值
DN(mm)	(inch)	10°	20°	30°	40°	50°	60°	70°	80°
50	2	0.1	5	12	24	45	64	90	125	135
65	2.5	0.2	8	20	37	65	98	144	204	220
80	3	0.3	12	22	39	70	116	183	275	302
100	4	0.5	17	36	78	139	230	364	546	600
125	5	0.8	29	61	133	237	392	620	930	1022
150	6	2	45	95	205	366	605	958	1437	1579
200	8	3	89	188	408	727	1202	1903	2854	3136
250	10	4	151	320	694	1237	2047	3240	4859	5340
300	12	5	234	495	1072	1911	3162	5005	7507	8250
350	14	6	338	715	1549	2761	4568	7230	10844	11917
400	16	8	464	983	2130	3797	6282	9942	14913	16388
450	18	11	615	1302	2822	5028	8320	13168	19752	21705
500	20	14	791	1674	3628	6465	10698	16931	25396	27908
600	24	22	1222	2587	5605	9989	14949	22769	34898	43116

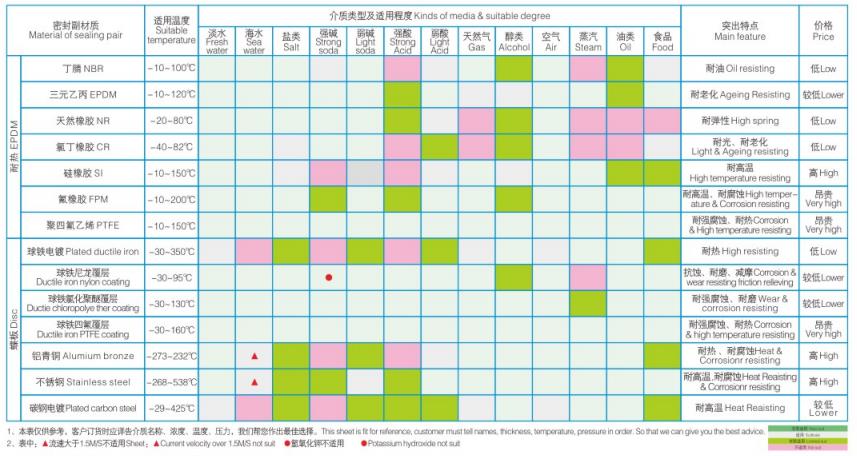

（4）軟密封蝶密封材料選型指南

軟密封蝶密封材料選型指南
