室內消火栓系統供水管網檢修閥門的設置

室內消火栓系統的供水管網，主要由管道、管件、閥門、消火栓組成，供水管網平時充滿水，檢修維護時因斷水和排空的需要，管段上需設置一定數量的檢修閥門。檢修閥門設置多了，檢修時供水管網影響的范圍小，但閥門本身也是漏水多發的環節，同時閥門總造價上去了，實施時有可能帶來以次充好等問題;檢修閥門設置少了，檢修時供水管網影響面過大，管網恢復充水用時長，存在安全隱患。

　　《消防給水及消火栓系統技術規范》(GB 50974—2014，以下簡稱“水消規”)8.1.6條，提出了環狀管網依據消防豎管可關閉根數而設置檢修閥門的原則，和消防豎管與橫干管連接處應設置檢修閥門的原則，條文如下：“8.1.6 室內消火栓環狀給水管道檢修時應符合下列規定：1室內消火栓豎管應保證檢修管道時關閉停用的豎管不超過1根，當豎管超過4根時，可關閉不相鄰的兩根;2每根豎管與供水橫干管相接處應設置閥門。”

　　實際工程中因建筑形式和體態的多樣化，室內消火栓管網的接管形式多種多樣，不可避免存在橫干管上同層接多個消火栓，或橫干管上同層接多根豎管和多個消火栓的形式，在這種情況下，檢修閥門如何設置?另外系統規模大，輸水管很長時，輸水管上閥門如何設置也是技術人員所關注的。

　　本文嘗試通過對室內消火栓供水管段上檢修閥門設置原則的分析，提出幾種典型的供水管段上檢修閥門的設置形式。

　　1、室內消火栓供水管段上檢修閥門的設置原則室內消火栓系統管網是為消火栓輸送水源，其管段上設置的檢修閥門，既是維護和更換消火栓的需要，也是輸水管自身檢修和維護的需要。

　　室內消火栓系統供水管網的管道，只要管材質量可靠，維護管理得當，使用壽命內管道發生爆裂等事故可能性較小。而管件、閥門則因自然老化、年久失修或外力作用等因素影響，常會造成漏水或損壞的事故，但如檢修閥門考慮按每一個管件或每一個閥門漏損時維修的需要去設置，顯然是沒有必要和無法實施的。《建筑給水排水設計規范》(GB 50015—2003，2009年版)3.4.5條提出，室外環狀管道過長時宜設置分段閥門，參考這條規定，當室內消火栓系統的橫干管過長時，宜設分段閥門。

　　消火栓能否正常出水是滅火的基礎，“水消規”14.0.7條：“每季度應對消火栓進行一次外觀和漏水檢查，發現不正常的消火栓應及時更換”。“水消規”規定了除建筑體積小、火災危險小的建筑類型外，均要考慮兩股消火栓水柱達到室內任何地方，一方面兩股水柱滅火可提高滅火效率，另一個重要原因就是，一支水槍發生故障停用，仍有一支水槍撲救火災。因此，為維護和更換消火栓而設置的檢修閥門，應符合檢修閥門關閉時不得同時停用保護同一位置的兩個消火栓。

　　豎管上每層接出的消火栓的作用是，直接對本層滅火和對上下層降溫，當一根豎管事故時關閉，相鄰豎管接出的消火栓還能出水滅火，符合保護同層同一個位置的一支水槍發生故障停用，仍有一支水槍能有效使用的原則，因此只在豎管上部和下部接橫干管的位置設檢修閥是可行的。

　　對于橫干管上同層接出多個消火栓的情形，檢修閥門的設置應符合檢修時不得同時停用保護同一位置的兩個消火栓。

　　市政直供的水源管、消防水泵和屋頂消防水箱的出水管，是室內消火栓管網的水源所在，其連接管網處，也應設檢修分隔閥門，保障供水的可靠性。

　　2、幾種典型室內消火栓供水管段閥門設置形式2.1供水管段單層成環的閥門設置

　　商業服務網點、多層批發市場建筑群或臨街商業等建筑類型，一般1～2層，每個商店為不同業主或使用方，消火栓一般放置在商鋪外建筑立面上，這類建筑形態，其室內消火栓供水管一般采用僅布置橫干管的環狀供水方式。

　　對于單層面積較大的商業建筑、倉庫及展覽建筑等建筑類型，消火栓供水管可采取每層成環狀布置。

　　按照不得同時關閉保護同一位置兩個消火栓的原則，單層環狀管網可依據橫干管布置根數設置檢修閥門。

　　2.1.1布置1根橫干管

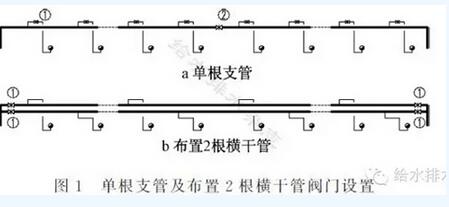

　　當建筑物僅1~2層時，可在室內布置一根消火栓供水橫干管，橫干管上接出多個消火栓，這種情況下可在每個消火栓DN65的支管上設檢修閥門，保證任何消火栓維護和更換時，相鄰消火栓能保護到室內任何位置，見圖1a中①。

　　建議當橫干管長度大于50m或單層接出10個消火栓時，管網所保護的區域較大，在橫干管上宜設置檢修分段閥門，控制一旦管件或支管閥門需要維護修理時，不至于影響區域過大，見圖1a中②。

　　2.1.2布置2根橫干管

　　商業服務網點、多層批發市場建筑群或臨街商業等建筑類型，如在每個消火栓DN65的支管上設檢修閥門，符合不同時關閉保護同一位置兩個消火栓的原則，但是明顯的閥門數量太多，給維護管理帶來不便。這種情況下，也可采取布置2根橫干管，保護一同位置相鄰的兩個消火栓分別由不同的干管接出，其效果就像橫向敷設的豎管一樣，可在每根橫干管的兩端設分隔閥門即可，見圖1b中①，這種連管方式，每根橫干管中間可不再設檢修分段閥。

　　按“水消規”規定可一股水柱到達室內任何部位建筑類型，如商業服務網點等，考慮到檢修時不至于影響面太大，相鄰的兩個消火栓也應分別由不同的橫干管供水，見圖1b。

　　2.1.3布置多根橫干管

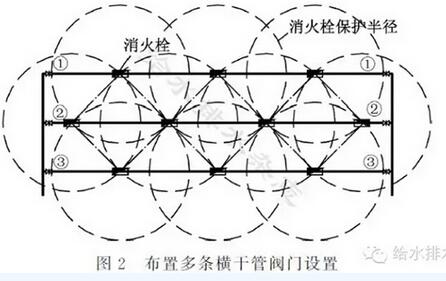

　　對于單層面積較大的商業建筑、倉庫及展覽建筑，消火栓數量較多，如在每個消火栓的DN65支管上設檢修閥門，閥門數量太多，給維護管理帶來不便。這類型建筑，一般建筑體量大，有條件布置多條橫干管，橫干管上錯開布置消火栓，這種情況下可在每根橫干管起始端設檢修閥門，任何一根橫干管檢修時，可保證相鄰橫干管上的消火栓出水能保護到受檢修橫管停用而影響的區域，見圖2中①②③。

　　2.2立體環狀管網閥門設置

　　“水消規”8.1.5條：“1 室內消火栓系統管網應布置成環狀，當室外消火栓設計流量不大于20 L/s，且室內消火栓不超過10個時，除本規范第8.1.2條外，可布置成枝狀。”立體環狀管網的橫干管上，既接出豎管，又有可能同層接出多個消火栓，其檢修閥門的設置情況較為復雜。

　　2.2.1豎管接橫干管處

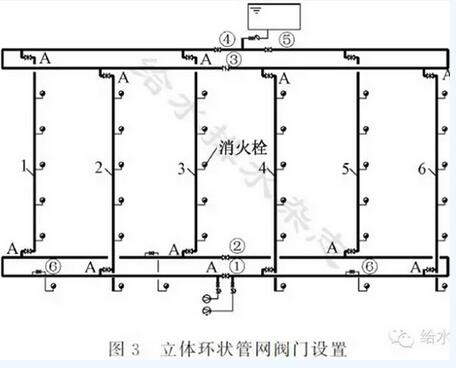

　　消火栓豎管管徑一般大于DN100，閥門如直接在豎管上安裝，勢必加大豎管距墻的距離，即使是在管井內敷設，也影響建筑空間的使用。考慮管道變形的自然補償，豎管接橫管處，宜水平敷設一段短管，檢修閥門一般設于該水平短管上，如圖3中A所示。

　　2.2.2橫干管上接出多根豎管

　　橫干管上接出多根豎管時，除在豎管接橫干管的水平短管上設檢修閥門外，建議當橫干管長度大于50 m，在橫干管上合適的位置宜設置檢修分段閥門，如圖3中②③。

　　2.2.3橫干管上接出豎管，同時還同層接出多個消火栓通常在立體環狀管網敷設下層橫干管的樓層，如地下車庫等，橫干管上除了接出豎管，還會在同層接出多個消火栓，此時除豎管上設閥門外，橫干管上單獨接出的每個接消火栓的DN65短支管處均應設閥門，如圖3中⑥。如橫干管同層接出消火栓數量較多，可參考本文2.1.2、2.1.3節方式。

　　2.3水源管接管網處閥門的設置

　　市政直供的水源管、消防水泵出水管和屋頂消防水箱的出水管連接管網處，應在接管的橫干管上設檢修分隔閥門。

　　市政直供的水源管和消防水泵出水管一般要求兩路水源管接橫干管，此時應在兩路水源管接橫干管的中間管段上設分隔閥門，如圖3中①。

　　屋頂消防水箱的出水管接橫干管處兩側宜設檢修閥門，如圖3中④⑤。

　　3小結

　　室內消火栓系統供水管網上檢修閥門的布置，應符合下列要求：

　　(1)豎管上下端接橫干管處應設檢修閥門。

　　(2)橫干管上同層接出多個消火栓時，可考慮在每個消火栓支管上單獨設檢修閥門;如相鄰兩個的消火栓分別由不同的橫干管接出時，可只在該橫干管兩端設檢修閥門。

　　(3)橫干管長度過長或同層接出消火栓數量過多時，可考慮在橫干管上合適位置設檢修分隔閥門。

　　(4)市政直供的水源管、消防水泵出水管和屋頂消防水箱的出水管，是室內消火栓管網的水源所在，其連接管網處，也應設檢修分隔閥門，保障供水的可靠性。
